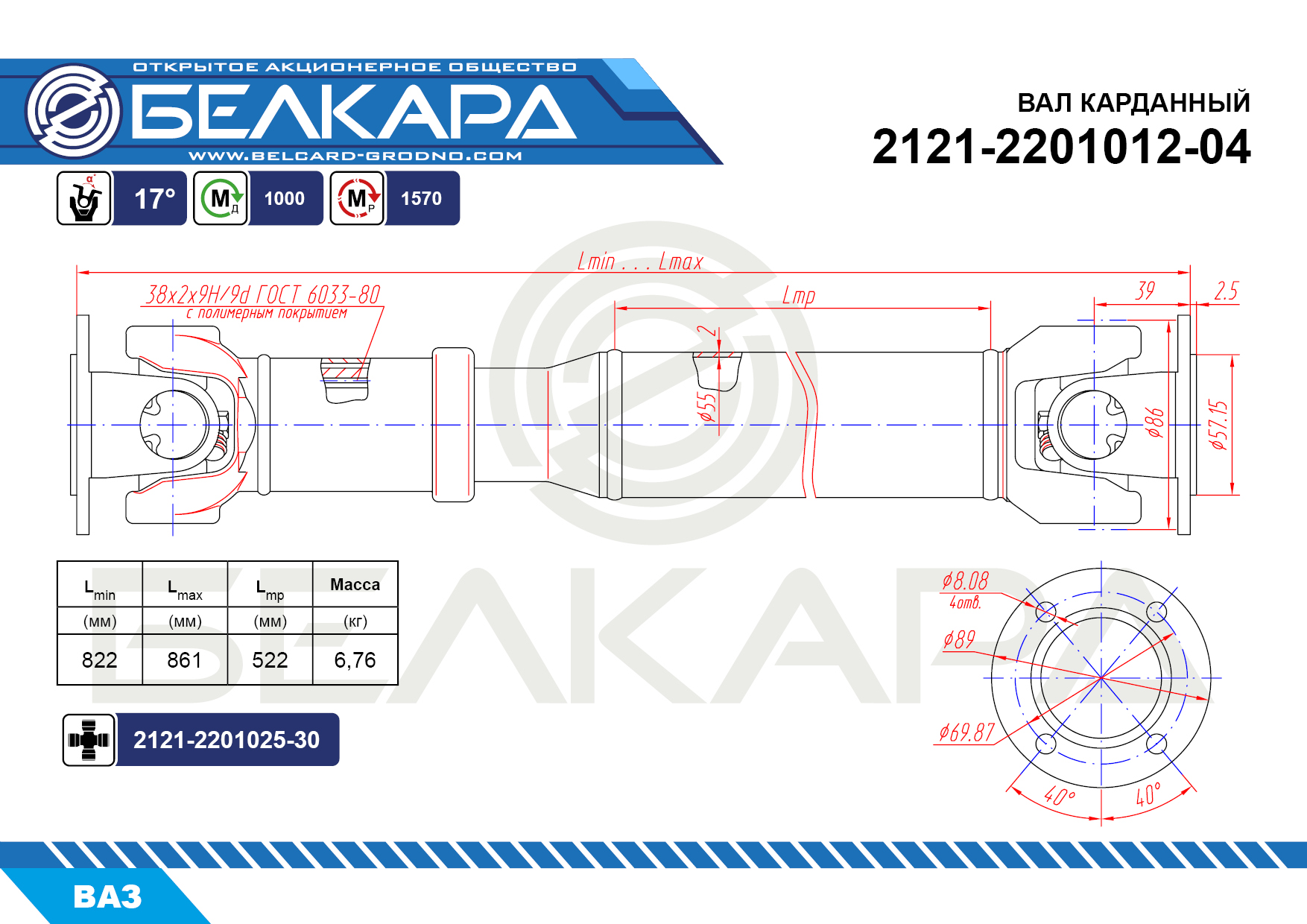

| Обозначение | 2121-2201012-04 |
|
Мд Крутящий момент без остаточной деформации
| 1000 , Н*м |
|
Мр Крутящий момент без разрушения
| 1570 , Н*м |
|
D Диаметр окружности описанной элементами шарнира
| 86 , мм. |
|
d x S d - внутренний диаметр трубы \r\n S - толщина стенки трубы
| 55х2 , мм. |
|
a1 Угол поворота в шарнире
| 17 , град. |
|
a2 Угол поворота в шарнире
| 17 , град. |
|
Lmin Длина вала в полностью сжатом положении
| 822 , мм. |
|
Ход Рабочий ход в шлицевой паре
| 39 , мм. |
|
M Масса карданного вала
| 6.76 , кг. |
