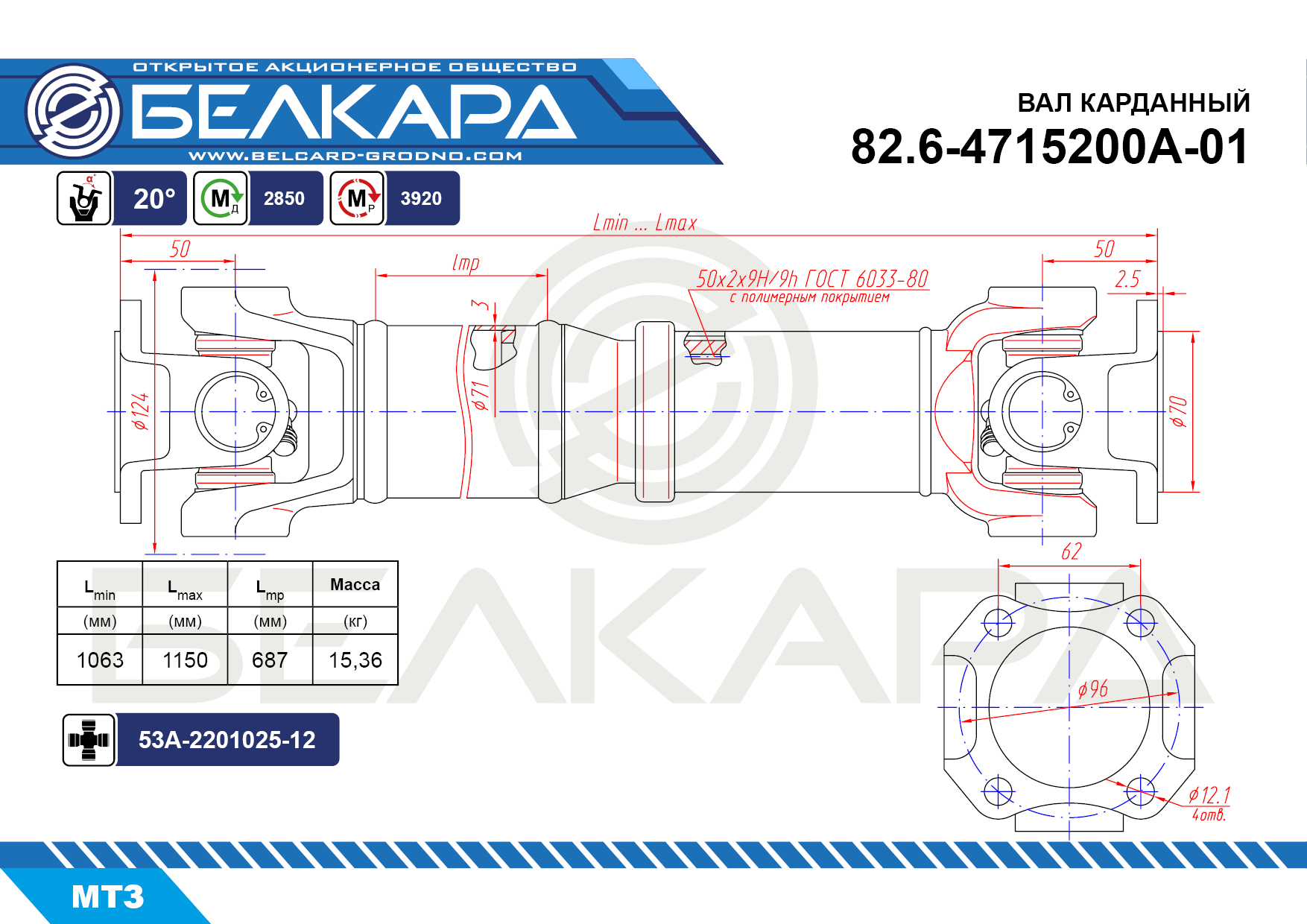

| Обозначение | 82.6-4715200А-01 |
|
Мд Крутящий момент без остаточной деформации
| 2850 , Н*м |
|
Мр Крутящий момент без разрушения
| 3920 , Н*м |
|
D Диаметр окружности описанной элементами шарнира
| 124 , мм. |
|
d x S d - внутренний диаметр трубы \r\n S - толщина стенки трубы
| 71х3 , мм. |
|
a1 Угол поворота в шарнире
| 20 , град. |
|
a2 Угол поворота в шарнире
| 20 , град. |
|
Lmin Длина вала в полностью сжатом положении
| 1063 , мм. |
|
Ход Рабочий ход в шлицевой паре
| 87 , мм. |
|
M Масса карданного вала
| 15,36 , кг. |
