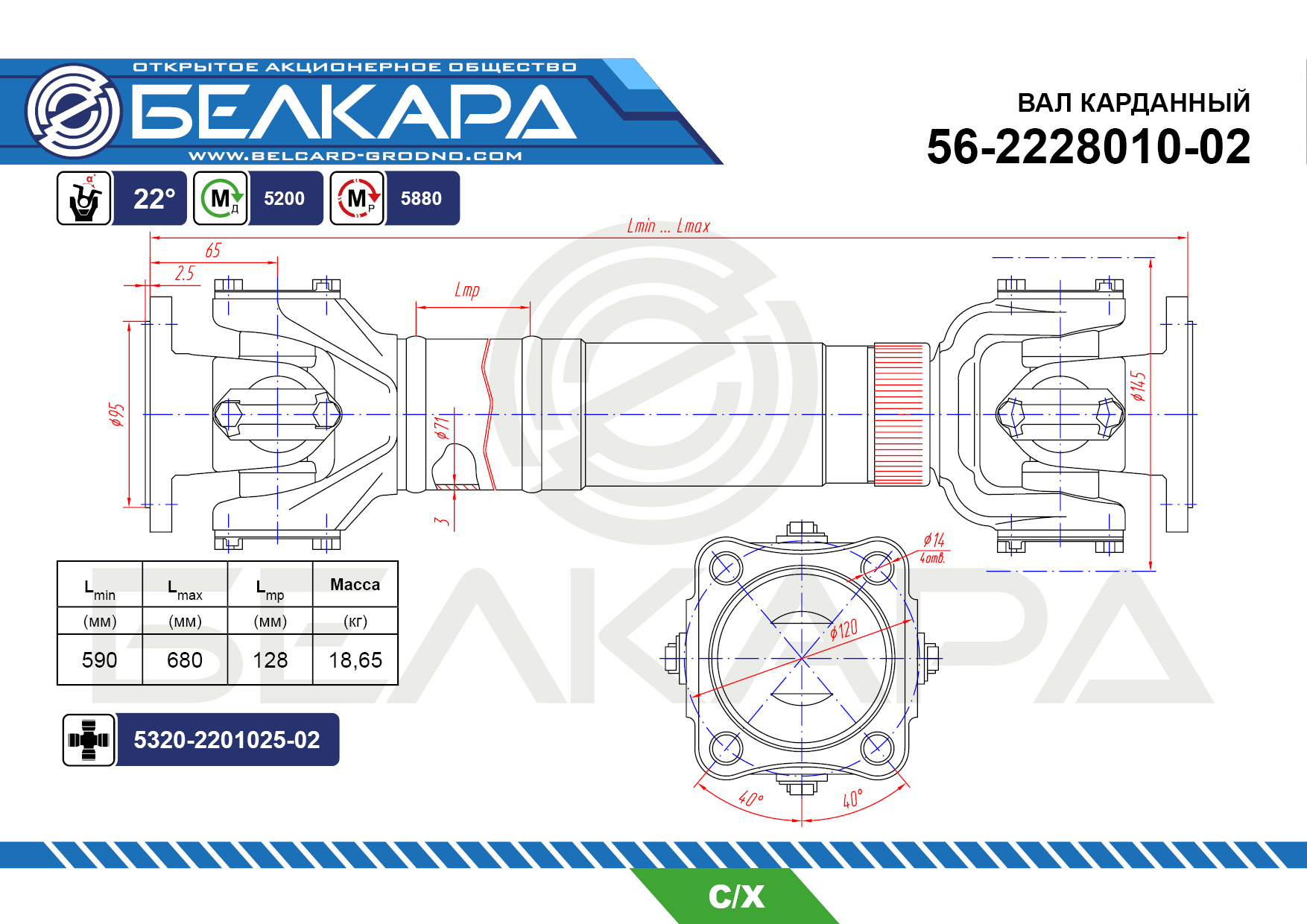

| Обозначение | 56-2228010-02 |
|
Мд Крутящий момент без остаточной деформации
| 5200 , Н*м |
|
Мр Крутящий момент без разрушения
| 5880 , Н*м |
|
D Диаметр окружности описанной элементами шарнира
| 145 , мм. |
|
d x S d - внутренний диаметр трубы \r\n S - толщина стенки трубы
| 71х3 , мм. |
|
a1 Угол поворота в шарнире
| 22 , град. |
|
a2 Угол поворота в шарнире
| 22 , град. |
|
Lmin Длина вала в полностью сжатом положении
| 590 , мм. |
|
Ход Рабочий ход в шлицевой паре
| 90 , мм. |
|
M Масса карданного вала
| 18,65 , кг. |
