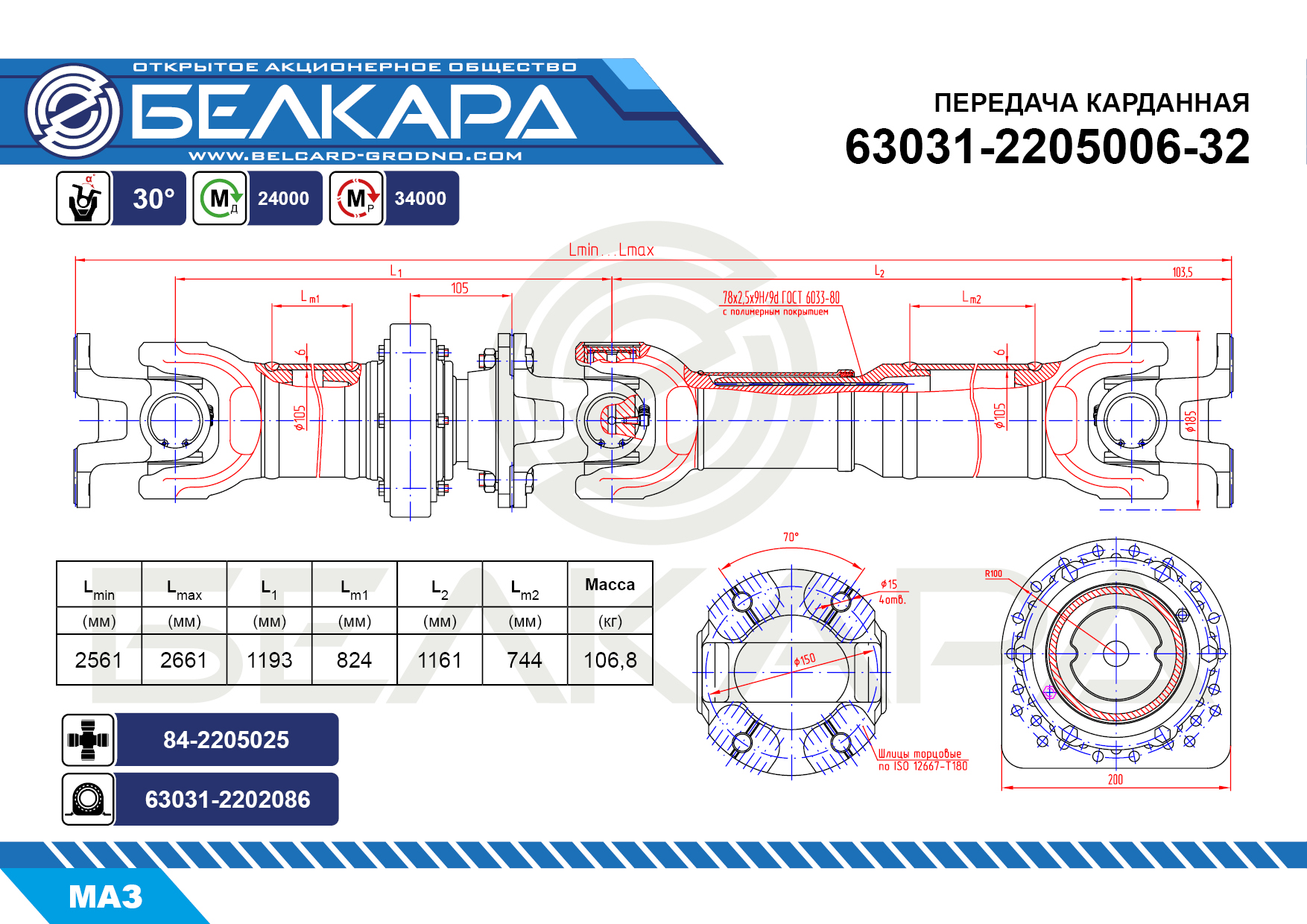

Обозначение | 63031-2205006-32 |
Мд Крутящий момент без остаточной деформации
| 24000 , Н*м |
Мр Крутящий момент без разрушения
| 34000 , Н*м |
d x S d - внутренний диаметр трубы S - толщина стенки трубы
| 105х6 , мм. |
D Диаметр окружности описанной элементами шарнира
| 185 , мм. |
а1 Угол поворота в шарнире
| 30 , град. |
а2 Угол поворота в шарнире
| 30 , град. |
Lmin Длина передачи в полностью сжатом положении
| 2561 , мм. |
Ход Рабочий ход в шлицевой паре
| 100 , мм. |
L1 | 1193 , мм. |
L2 | 1161 , мм. |
М Масса передачи
| 106,8 , кг. |
