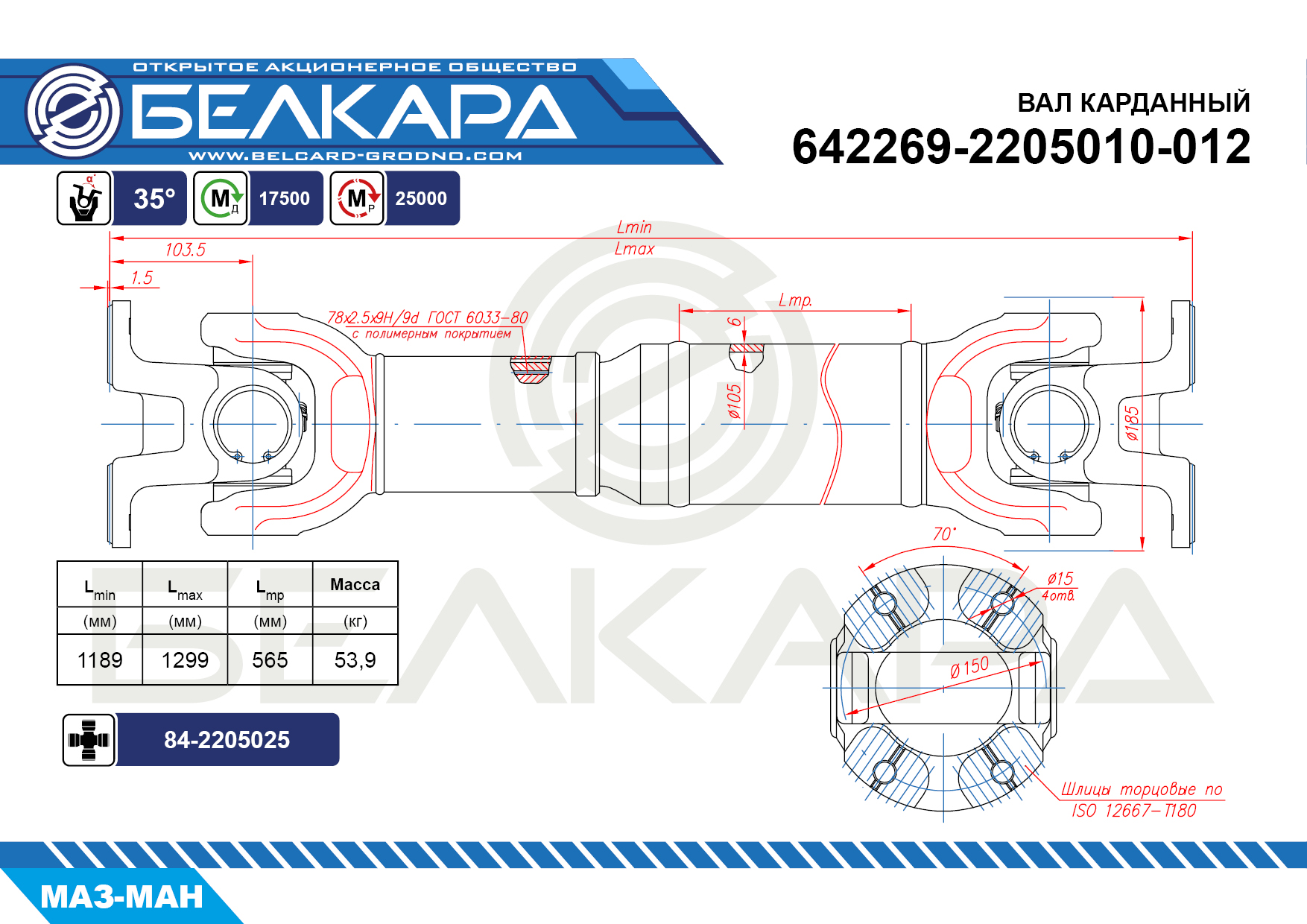

| Обозначение | 642269-2205010-012 |
|
Мд Крутящий момент без остаточной деформации
| 17500 , Н*м |
|
Мр Крутящий момент без разрушения
| 25000 , Н*м |
|
D Диаметр окружности описанной элементами шарнира
| 185 , мм. |
|
d x S d - внутренний диаметр трубы \r\n S - толщина стенки трубы
| 105х6 , мм. |
|
a1 Угол поворота в шарнире
| 35 , град. |
|
a2 Угол поворота в шарнире
| 35 , град. |
|
Lmin Длина вала в полностью сжатом положении
| 1189 , мм. |
|
Ход Рабочий ход в шлицевой паре
| 110 , мм. |
|
M Масса карданного вала
| 53,9 , кг. |
